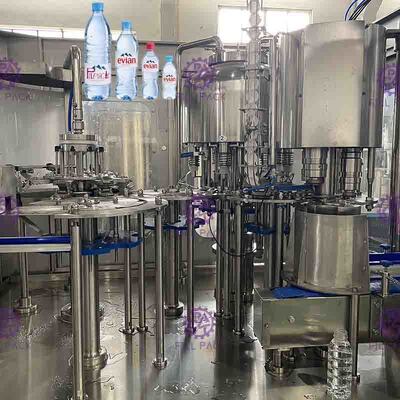

Petit équipement remplissant 3 de l'eau de bouteille d'ANIMAL FAMILIER automatique dans 1/Monoblock Aspetic 2000ml
Détails sur le produit:
| Lieu d'origine: | Zhangjiagang, Chine |
| Nom de marque: | FILL-PACK |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | Groupe de forces du Centre 8-8-3 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | USD11500.00 |
| Détails d'emballage: | CAS EN BOIS |
| Délai de livraison: | 20-25 jours ouvrables |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 15 ENSEMBLES PAR MOIS |
|
Détail Infomation |
|||
| Exactitude: | <> | Consommation d'air: | 0,3 m³/min |
|---|---|---|---|
| Pression atmosphérique: | 0.4Mpa | Capacité: | 2000-3000 bouteilles/heure |
| Dimension: | 1800*1500* 2300MM | Gamme remplissante: | 200-2000ml |
| Matériel: | ccccccccccccccc | Emballage: | Caisse en bois |
| puissance: | 4kw | Type: | Automatique |
| Tension: | 380V | Poids: | 1500kg |
| Garantie: | 12 mois | ||
| Surligner: | Équipement de remplissage de l'eau de bouteille de Monoblock d'ANIMAL FAMILIER,équipement de remplissage de l'eau de bouteille de l'ANIMAL FAMILIER 2000ml,machine de remplissage de l'eau de l'ANIMAL FAMILIER 0.4Mpa |
||
Description de produit
Description de produits
1,1 3 de Laver-remplir-capsulage dans 1 machine
L'équipement est utilisé dans la production de la boisson de non-soude du jus chaud ou de l'eau froide emballée dedans
bouteilles de polyester. Le lavage, remplir et couvrir sont intégrés dans une machine.
La technologie la plus de pointe du Japon et d'Allemagne est utilisée dans la conception. La gravité a fixé le remplissage extérieur liquide est employée.
Le remplissage est rapide, la quantité de liquide est exactement commandée et la chute et la fuite sont évitées.
Des crampes de ressort sont utilisées dans le processus de lavage des bouteilles. Les bouteilles vides peuvent être 180~ retournés le long du rail de transport. Il y a deux fois d'interne et le lavage externe, l'efficacité du lavage des bouteilles est haut.
Le remplissage est rapide, la quantité de liquide est exactement commandée et la chute et la fuite sont évitées.
Des crampes de ressort sont utilisées dans le processus de lavage des bouteilles. Les bouteilles vides peuvent être 180~ retournés le long du rail de transport. Il y a deux fois d'interne et le lavage externe, l'efficacité du lavage des bouteilles est haut.
Rinçage de la partie
*Except le cadre de bas, les pièces de transmission et quelques pièces qui doivent être faits de matériaux spéciaux. D'autres pièces de rechange sont faites d'acier inoxydable
* le roulement à rouleaux est fait d'acier inoxydable, la bague d'étoupage est faite de matériel d'EPDM, et le plastique est fait de
* Thegripper est fait d'acier inoxydable, la position où tenez le goulot d'étranglement est également fait d'acier inoxydable, comparé à la pince en caoutchouc traditionnelle, il est beaucoup d'hygiène, durable, et aucune pièce de rapide-usage, les pièces de vis du goulot d'étranglement ne peut éviter d'être polluée par la pince en caoutchouc.
* Thegripper équipé du bec de pulvérisation haut-efficace, il peut se développer dans n'importe quelle position de l'inwall de la bouteille, et peut sauver le rinçage il y a une couverture au-dessus du bec de pulvérisation qui peut empêcher le renversement de l'eau ; et il y a de réglementation réutilisent la fente et réutilisent des tuyaux sous les becs.
* le rinçage du temps peut être garanti pour 4
* en ajustant la taille des pièces rotatoires pour s'adapter pour le bottleheight différent
* la motivation est dérivée du système conduit dans le cadre passé par
* l'approvisionnement de rincer l'eau est commandé par le solenoidvalve
* le roulement à rouleaux est fait d'acier inoxydable, la bague d'étoupage est faite de matériel d'EPDM, et le plastique est fait de
* Thegripper est fait d'acier inoxydable, la position où tenez le goulot d'étranglement est également fait d'acier inoxydable, comparé à la pince en caoutchouc traditionnelle, il est beaucoup d'hygiène, durable, et aucune pièce de rapide-usage, les pièces de vis du goulot d'étranglement ne peut éviter d'être polluée par la pince en caoutchouc.
* Thegripper équipé du bec de pulvérisation haut-efficace, il peut se développer dans n'importe quelle position de l'inwall de la bouteille, et peut sauver le rinçage il y a une couverture au-dessus du bec de pulvérisation qui peut empêcher le renversement de l'eau ; et il y a de réglementation réutilisent la fente et réutilisent des tuyaux sous les becs.
* le rinçage du temps peut être garanti pour 4
* en ajustant la taille des pièces rotatoires pour s'adapter pour le bottleheight différent
* la motivation est dérivée du système conduit dans le cadre passé par
* l'approvisionnement de rincer l'eau est commandé par le solenoidvalve

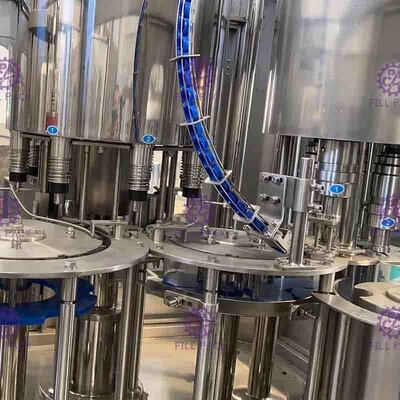

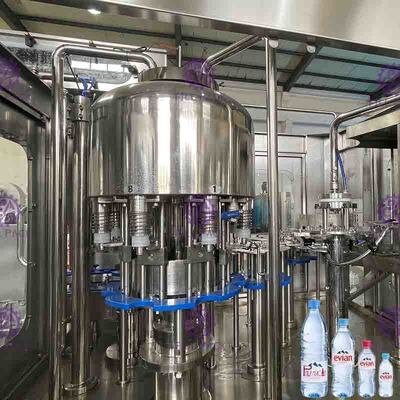

Partie remplissante
1) Incidence de non-maintien anti-corrosive adoptée de l'Allemagne qui peut ramener la pollution de remplir à l'environnement.
2) tournez le plat est fait en SUS AISI304, grande incidence dentée plate.
3) la valve mécanique de pression est présentée la conception étrangère avancée avec une vitesse remplissante rapide, aucune poche faisante le coin d'hygiène, quelques pièces de scellage, et contrôle de niveau liquide précis. La valve entière est faite d'acier inoxydable 304.
4) le système remplissant a un système de circulation de CIP pour laver la canalisation et la faux-tasse utilisées pour nettoyer la soupape de remplissage. Ce système
peut nettoyer le tuyau liquide, le réservoir liquide et la soupape de remplissage etc. effectivement.
5) ceci système remplissant a un système automatique de contrôle de température.
6) la soupape de remplissage s'ouvre et commence à remplir quand elle abaisse et touche le goulot d'étranglement, le mouvement de soupape de remplissage et le congé
le goulot d'étranglement quand il finit de remplir.
7) l'approvisionnement liquide adopte le commutateur niveau du liquide magnétique automatique de valve pneumatique pour commander le réservoir liquide automatiquement.
8) la motivation du remplisseur est dérivée du système conduit dans le cadre et passée par la vitesse
2) tournez le plat est fait en SUS AISI304, grande incidence dentée plate.
3) la valve mécanique de pression est présentée la conception étrangère avancée avec une vitesse remplissante rapide, aucune poche faisante le coin d'hygiène, quelques pièces de scellage, et contrôle de niveau liquide précis. La valve entière est faite d'acier inoxydable 304.
4) le système remplissant a un système de circulation de CIP pour laver la canalisation et la faux-tasse utilisées pour nettoyer la soupape de remplissage. Ce système
peut nettoyer le tuyau liquide, le réservoir liquide et la soupape de remplissage etc. effectivement.
5) ceci système remplissant a un système automatique de contrôle de température.
6) la soupape de remplissage s'ouvre et commence à remplir quand elle abaisse et touche le goulot d'étranglement, le mouvement de soupape de remplissage et le congé
le goulot d'étranglement quand il finit de remplir.
7) l'approvisionnement liquide adopte le commutateur niveau du liquide magnétique automatique de valve pneumatique pour commander le réservoir liquide automatiquement.
8) la motivation du remplisseur est dérivée du système conduit dans le cadre et passée par la vitesse
Partie de capsulage
Cette unité est le degré d'exactitude le plus élevé de 3 dans 1 machine, il est important que la machine coure stablement et la qualité du produit. Caractéristique du capsuleur de vissage comme suit :
1) la tête de capsulage de vissage (les pièces principales qui peuvent assurer la qualité de capsulage), l'expert améliorer la conception de l'acier magnétique, cette amélioration peut réduire le taux défectueux de couvrir meilleur et le caractère traditionnel de facile de placer et ajuster le couple de la tête de capsulage de vissage.
2) la tête de capsulage de vissage est conception à double fonction ; il convient au chapeau plat et au chapeau de sport.
3) le dispositif qui peut sortir le chapeau inverse et empêcher le dépassement inverse de chapeau est arrangé dans le guide chapeau-en baisse. Dépassement
par le système de chargement de chapeau.
4) un groupe de commutateurs photoélectriques sont arrangés sur le guide chapeau-en baisse. La machine s'arrêtera quand il n'y a aucun chapeau du guide.
5) l'admission de bouteille d'A détectent le commutateur est arrangée sur le capsuleur de vissage.
6) il y a un cylindre de chapeau-serrure dans le joint entre le guide chapeau-en baisse et pousser le plat de chapeau. Il est se rendent compte qu'aucune alimentation d'aucun chapeau.
8) en ajustant la taille des pièces rotatoires pour s'adapter pour la taille différente de bouteille.
9) la motivation du capsuleur de vissage est dérivée du système conduit dans le cadre et passée par la vitesse.
1) la tête de capsulage de vissage (les pièces principales qui peuvent assurer la qualité de capsulage), l'expert améliorer la conception de l'acier magnétique, cette amélioration peut réduire le taux défectueux de couvrir meilleur et le caractère traditionnel de facile de placer et ajuster le couple de la tête de capsulage de vissage.
2) la tête de capsulage de vissage est conception à double fonction ; il convient au chapeau plat et au chapeau de sport.
3) le dispositif qui peut sortir le chapeau inverse et empêcher le dépassement inverse de chapeau est arrangé dans le guide chapeau-en baisse. Dépassement
par le système de chargement de chapeau.
4) un groupe de commutateurs photoélectriques sont arrangés sur le guide chapeau-en baisse. La machine s'arrêtera quand il n'y a aucun chapeau du guide.
5) l'admission de bouteille d'A détectent le commutateur est arrangée sur le capsuleur de vissage.
6) il y a un cylindre de chapeau-serrure dans le joint entre le guide chapeau-en baisse et pousser le plat de chapeau. Il est se rendent compte qu'aucune alimentation d'aucun chapeau.
8) en ajustant la taille des pièces rotatoires pour s'adapter pour la taille différente de bouteille.
9) la motivation du capsuleur de vissage est dérivée du système conduit dans le cadre et passée par la vitesse.
10) Les pièces principales du capsuleur de vissage sont traitées par le numérique-contrôle traitant le centre
Paramètres
|
Modèle
|
Groupe de forces du Centre 8-8-3
|
|
Capacité (B/H) (500ml)
|
2000-3000
|
|
Taille de bouteille
|
Cou : φ20-50mm ; Taille : 150-320mm
|
|
Pression d'eau
|
0.18-0.25Mpa
|
|
Consommation d'eau (kg/h heures)
|
1000
|
|
Station de lavage
|
2
|
|
Station de égouttement
|
2
|
|
Précision remplissante
|
<+1MM
|
|
Pression atmosphérique
|
0.4Mpa
|
|
Consommation d'air (³ /min de m)
|
0,3
|
|
Puissance (kilowatts)
|
4
|
|
Poids (kilogrammes)
|
1500
|
|
Dimension (L*W*H) (millimètres)
|
1800*1500* 2300
|
Puissance d'évaluation électrique :
|
Moteur principal
|
1.5KW
|
|
Ventilateur de convoyeur d'air
|
1.1KW
|
|
Rinçage de la pompe
|
0.37KW
|
|
Pompe remplissante
|
0.55KW
|
|
Chapeau assortissant le moteur
|
0.22KW
|
|
Moteur de convoyeur à bande
|
0.37KW
|
|
TOTAL
|
4.11KW
|
|
Transducteur
|
Mitsubishi
|
2.2K
|
|
Écran tactile
|
Easyview-Taïwan
|
MT6070
|
|
PLC
|
Mitsubishi
|
FXIS-20MR
|
|
Approvisionnement stabilisé de tension
|
MingWei-Taïwan
|
S-35-24
|
|
Contacteur
|
Schinder
|
CJX2-0910
|
|
Commutateur d'approche
|
Autonics
|
PR18-8DN
|
|
Commutateur d'air
|
Schinder
|
3P-D20
|
|
|
|
IPC
|
