Boisson d'ANIMAL FAMILIER de machine de remplissage/eau carbonatées Monoblock de gaz stérilisées par antiseptique

Description de produit

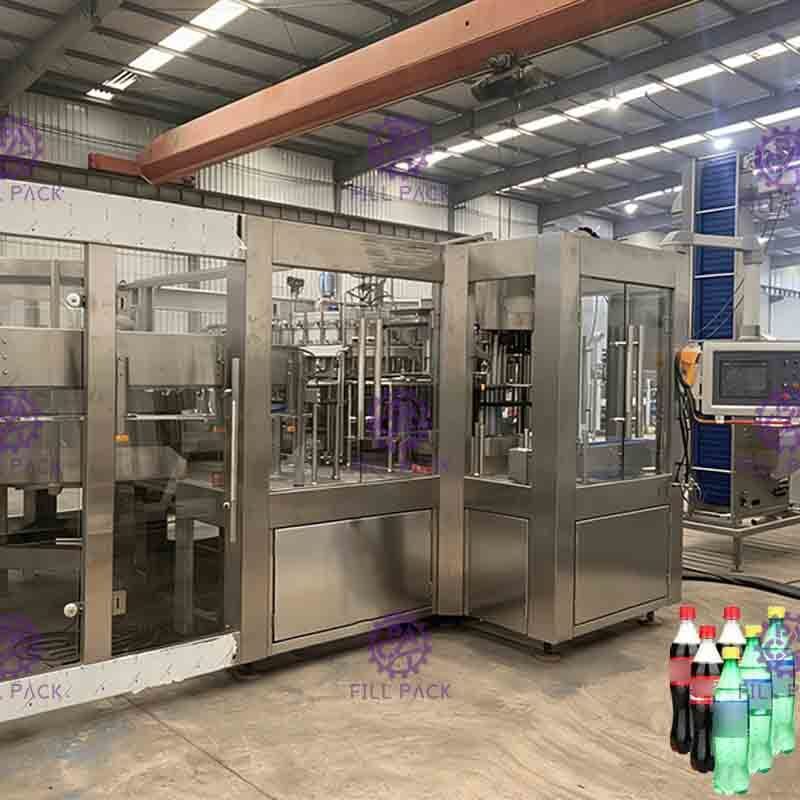

Machine de remplissage carbonatée de l'eau de boisson/gaz d'ANIMAL FAMILIER

DCGF32-32-10

Description de produit

    L'équipement est utilisé pour produire les boissons carbonatées de boissons. Le rinçage, remplir et couvrir sont intégrés dans une machine. La technologie la plus de pointe du Japon et d'Allemagne est utilisée dans la conception. Des crampes de ressort sont utilisées dans le processus de lavage des bouteilles. Les bouteilles vides peuvent être 180~ retournés le long du rail de transport. Il y a deux fois d'interne et le lavage externe, l'efficacité du lavage des bouteilles est haut. Le remplissage extérieur liquide fixe est employé. Le remplissage est rapide, la quantité de liquide est exactement commandée et la chute et la fuite sont évitées. Dispositif d'ouverture de valve : le dispositif se compose de cylindre d'air, de valve s'inversante électromagnétique et d'élément de détection de signal. Quand il y a une bouteille, la bouteille sera détectée avec le signal de commutateur de proximité, en même temps, font l'action s'inversante électromagnétique de valve, cylindre ouvert de valve trigged, font à la soupape de remplissage le remplissage gonflable ouvert ; quand il n'y a aucune bouteille, la perte de puissance s'inversante électromagnétique de valve, tige liquide de valve de réservoir a rentré, fait la soupape de remplissage n'ouvre pas, n'évite pas l'évasion de CO2 dans le réservoir. Le dispositif fermant de dispositif de valve d'andexhaust de valve fermante de came est forcé après avoir rempli, la tige de soupape de commande dans la position de fermeture, font la valve d'injection d'air et la valve liquide s'est fermée en même temps, et alors par la came d'échappement pousser la tige de soupape d'échappement, le CO2 dans la bouteille, empêcher la bulle de bouteille de la valve, la tige de soupape d'échappement poussent également environ la position de 3mm. Il est facile commander le levier liquide.

    Toute la construction a fait de SUS304, là n'est aucun coin mort à l'intérieur de soupape de remplissage. Le couple magnétique est employé pour le capsulage de vis. La puissance du capsulage de vis peut être ajustée sans étapes. La puissance du capsulage de vis peut également être fixée, et les chapeaux ne seront pas endommagés, le capsulage est fiable. La machine entière est commandée par le PLC avec l'écran tactile comme interface homme-machine. La quantité des boissons dans la cuve de stockage peut être commandée automatiquement. Le remplissage et le capsulage seront arrêtés automatiquement quand il n'y a aucune bouteille. Quand des bouteilles sont restreintes incorrectement ou quand les chapeaux ne sont pas disponibles, la machine peut être arrêtée automatiquement. La technologie changeante de fréquence est employée pour ajuster la vitesse d'opération sleeplessly. La capacité de production peut être montrée digitalement et peut être ajustée commodément.

Paramètres techniques

Partie de lavage

1)Excepté le cadre de bas, les pièces de transmission et quelques pièces en lesquels doit être fait
matériaux spéciaux. D'autres pièces de rechange sont faites d'acier inoxydable 304.
2)Le roulement à rouleaux est fait d'acier inoxydable, la bague d'étoupage est faite de matériel d'EPDM, et
le plastique est fait d'UMPE.
3)La pince est faite d'acier inoxydable, la position où tenez le goulot d'étranglement est également fait d'acier inoxydable, comparé à la pince en caoutchouc traditionnelle, il est beaucoup d'hygiène, durable, et aucune pièce de rapide-usage, les pièces de vis du goulot d'étranglement ne peut éviter d'être polluée par la pince en caoutchouc.

Partie remplissante
1) la valve de machines d'isobare d'utilisation de soupape de remplissage, la grande vitesse et le grand écoulement, la soupape de remplissage de grande précision, vitesse remplissante rapidement, niveau liquide de Th est stable.

2) La motivation essentielle adoptent l'indépendant d'entraînement de vitesse, rendement élevé, petit bruit, longue durée, exempte d'entretien, transducteur peut commander le de vitesse de moteur principal, la machine adoptent la vitesse de variable de Variable-fréquence, secteur d'opérations entier, base de moteur est acier inoxydable contiennent l'acier au carbone.
3) le système de bouteille de guide, structure simple, selon le style de bouteille, peut changer.
4) aucune bouteille, aucun remplissage.

5) la machine entière peut être commandée automatiquement par le PLC.
6) la taille matérielle hydraulique remplissante de niveau liquide adopte le contrôle de sonde de niveau liquide, niveau liquide fermement, remplir fiable.
7) la taille de niveau peut être ajustée, acheté de Nanjing, la meilleure valve en Chine.
8) les parts importantes de machine et les éléments électriques est production d'importation.
9) le matériel hydraulique remplissant peut être commandé automatiquement et avoir le connecteur de lavage de CIP.



Partie de capsulage

Cette unité est le degré d'exactitude le plus élevé de 3 dans 1 machine, il est important que la machine coure stablement et la qualité du produit. Caractéristique du capsuleur de vissage comme suit :
1) la tête de capsulage de vissage (les pièces principales qui peuvent assurer la qualité de capsulage), l'expert améliorer la conception de l'acier magnétique, cette amélioration peut réduire le taux défectueux de couvrir meilleur et le caractère traditionnel de facile de placer et ajuster le couple de la tête de capsulage de vissage.

2) La tête de capsulage de vissage est conception à double fonction ; il convient au chapeau plat et au chapeau de sport.
3) le dispositif qui peut sortir le chapeau inverse et empêcher le dépassement inverse de chapeau est arrangé dans le guide chapeau-en baisse. Dépassement par le système de chargement de chapeau.
4) un groupe de commutateurs photoélectriques sont arrangés sur le guide chapeau-en baisse. La machine s'arrêtera quand il n'y a aucun chapeau du guide
5) l'admission de bouteille d'A détectent le commutateur est arrangée sur le capsuleur de vissage.
6) il y a un cylindre de chapeau-serrure dans le joint entre le guide chapeau-en baisse et pousser le plat de chapeau. Il est se rendent compte qu'aucune alimentation d'aucun chapeau.
8) en ajustant la taille des pièces rotatoires pour s'adapter pour la taille différente de bouteille.
9) la motivation du capsuleur de vissage est dérivée du système conduit dans le cadre et passée par la vitesse.
10) les pièces principales du capsuleur de vissage sont traitées par le numérique-contrôle traitant le centre.



Images détaillées

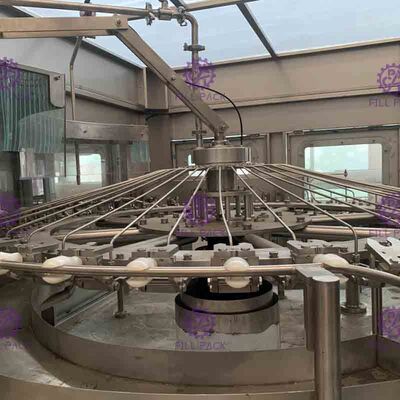

Partie de lavage

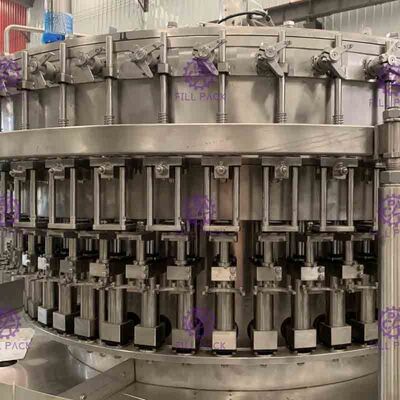

Partie remplissante

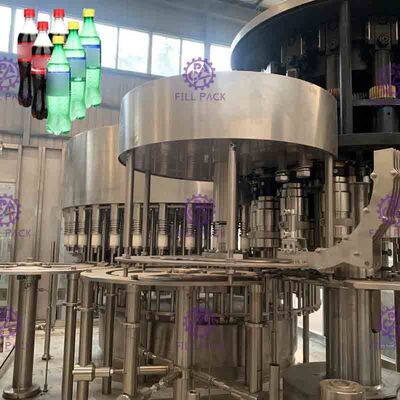

Partie de capsulage
