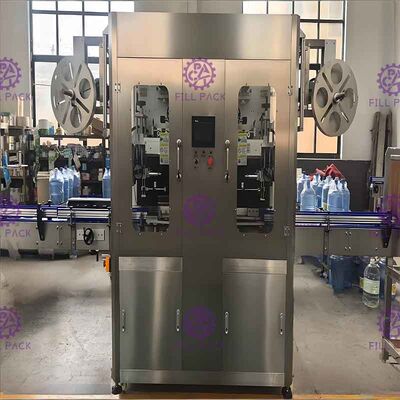

Machine à étiquettes de douille complètement automatique de rétrécissement double tête pour le corps avec le rétrécissement de vapeur

Description de produit

Double usine principale complètement automatique de machine à étiquettes de douille de rétrécissement pour des les deux labels de corps/cou avec le système de rétrécissement de vapeur

Général :
Le cadre entier de machine est fait en acier inoxydable SUS304. Le cadre est simple, beau, imperméable et pas rouille. Il est facile pour le nettoyage. Le système de coupure spécial : adoption du whist et de la technologie convolutée. La coupe de label est plate, aucune bavures. L'ensemble d'emplacement de label assure la véracité gainante. Adoptant la conception de groupe modèle, module commandé ; Réalisez la véracité et gainer rapide. Avec la bonne qualité touchant l'écran d'opération, réalisant l'opération par le doigt, facile et le raccourci. C'est un haut packingmachine automatique. Poignées de juste une personne, opération facile. Facile de changer le matériel d'emballage, le changement plus de du moule peut n'être à la main facilement fait sans aucun outil. Dans la limitation plate de largeur, peut être employé pour empaqueter des objets dans la forme différente, aucun orsquare rond de matière, peut être appliqué sur les bouteilles en verre ou en plastique. Plus haut sans risque et stabilité pendant le temps d'opération et de économiser de la main d'oeuvre.

Caractéristiques :

1)La machine à étiquettes de la douille TB-150-2 est sur commande pour satisfaire les exigences harassantes des fabricants et des fournisseurs. Ce peut être support utilisé ou seules vitesses remplissantes intégrées et assorties intégrées d'équipement.

2)Il est construit sur un cadre de couture soudé, section d'acier inoxydable de catégorie comestible. Cette base solide garde le mouvement et la vibration à un minimum absolu pour assurer l'étiquetage cohérent et précis.

3)Conception plate de tête de coupeur d'unité en Chine qui appliquent au conteneur de ∮30 mm-∮130 millimètre vous ne devez jamais le changer ou corriger. Il a également l'écran homme-machine de touche légère unique, celui signifie, emplacement de recherche automatique aussi bien que sécurité et commodité originaux qui est en avant d'autres produits congénères.

4)Double avion craintif d'alimentation de label, taille raisonnable qui est commodité pour fixer le label ; chiffre automatique de micro-ordinateur qui évitent l'établissement et l'ajustement. Vous devez seulement le presser légèrement, le label détectera et placera automatiquement. Le changement du label est rapide et la commodité, en outre, l'endroit coupé est absolument précise.

5) Le moteur servo nouvellement conçu de coupeur qui la vitesse est haute, action est précis, la coupe est en règle et le craintif est beau. Cette conception coopérer avec la structure d'emplacement synchronisée par label permettent la précision de l'emplacement coupé à moins de 1mm.

Non.	Article		Données techniques
1	Puissance d'importation		6.0KW
2	Puissance composante	Moteur servo d'Infeeding de label	800W
3		Commande servo d'Infeeding de label	800W
4		Moteur servo de tête de coupe	800W
5	Tension d'importation		∮3, 380/220 VCA
6	Capacité (vitesse de production)		300BPM (Sur la longueur basse de label : 55mm)
7	Dimension de l'ordinateur central (millimètres)		3200*1200*2070
8	Conteneur applicable de diamètre (millimètres)		φ28 millimètre | φ120 millimètre
9	Longueur applicable de label (millimètres)		30~250 millimètres
10	Label applicable d'épaisseur (millimètres)		0.04mm
11	Diamètre intérieur applicable du tube de papier		76mm~125mm



Fonction

Nom	Fonction
Groupe de offre matériel	Moteur d'offre pour le transporteur de label
Groupe d'étagère	Installez le dispositif de label de volume
Plate-forme élevant le groupe	Ajustez la taille du centre serveur automatiquement selon les formes de bouteille
Groupe de brosse-	Brossage du label de coupe-Ted sur la bouteille
Groupe de coupeur	Découpant les labels qui sont envoyés pour centrer la goupille de guide
Groupe de contrôle de coupeur	Commandez le site opérationnel de coupeur
Le groupe arrière d'entraînement	Moteur d'offre pour le label de la goupille de guide centrale
La commande avant ajustant le groupe	Saisir la goupille de guide centrale
Vue de groupe d'oeil électrique	Ajustez la meilleure position de coupure du label
Oeil électrique de l'éclairage de bouteille détectant le groupe	Ajustez la position de étiquetage de douille du corps de bouteille
Groupe de brosse à cheveux	Balayez le label qui ne peut pas gainer correctement au bon endroit
Bouteille plaçant le groupe	Rendez la bouteille stable, position de étiquetage de douille de contrôle
Groupe central de goupille de guide	Faites le label de volume distrait pour le transfert et la coupe facilement
Boulons de vis entrants de bouteille	Bouteille distincte sur la distance égale afin de gainer l'étiquetage exactement



Pièces de rechange

PLC	Panasonic	Le Japon
Écran tactile	WEINVIEW	Taïwan
Sensor*2 de fibre optique ultra-rapide	Panasonic	Le Japon
Sensor*4 photoélectrique	Panasonic	Le Japon
Sensor*4 photoélectrique	Panasonic	Le Japon
Label Infeeding Motor*2 servo	Panasonic	Le Japon
Label Infeeding Drive*2 servo	Panasonic	Le Japon
Tête de coupe Motor*2 servo	Panasonic	Le Japon
Tête de coupe Drive*2 servo	Panasonic	Le Japon
Fréquence Converter*4 de séparation de bouteille	Delta	Taïwan
Convertisseur de fréquence de transporteur de bouteilles	Delta	Taïwan
Convertisseur de fréquence de convoyeur	Delta	Taïwan
Convertisseur de fréquence de conducteur de label	Delta	Taïwan
Alimentation d'énergie de changement	Schneider	La France
Contacteur à C.A.	Schneider	La France
Disjoncteur	Schneider	La France
Relay*13 intermédiaire	Schneider	La France

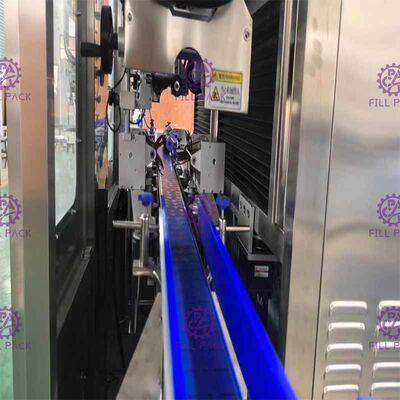

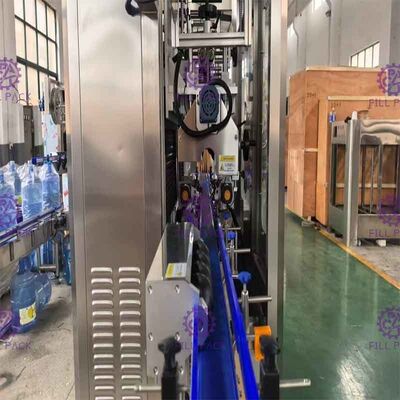

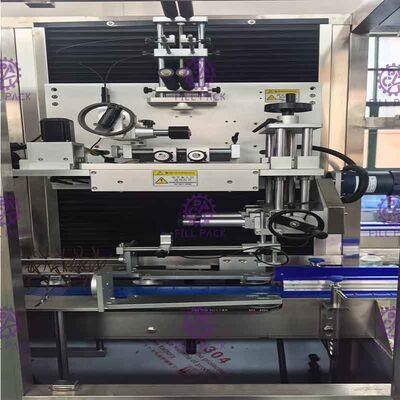

Images détaillées



Machine auxiliaire



Tunnel de rétrécissement de vapeur de la chaleur

Fait de l'acier inoxydable SUS304. L'équipement est avec le contrôleur de vapeur pour le gaspillage de coup de vapeur. La vapeur restée soit mise en évidence pour planter par le moteur de vent. La presse de vapeur est réglable. L'effet de rétrécissement est parfait et ne blessera pas le label.

Paramètres :

Puissance : 3PH, 380V, 50HZ 0.25kw

Dimension : 1500*700*2000mm (SB-1500)

Pression : 0.4-0.7Mpa



Générateur de vapeur

La conception de style de placard, rendent la machine petite et compact en structure, c'est choix idéal pour la pièce économisante. Volume de conception au-dessous de 30L, dans le secteur de vérifier-prévention domestique. Séparateur eau-vapeur d'installation intérieure, il évitera le problème qui cuisent à la vapeur avec de l'eau beaucoup de, améliorent la qualité de vapeur. Le tube thermique se relient au four et bride, il sera plus facile pour changer, entretien. Un contrôle électrique d'étape, contrôle automatique de four, doit seulement relier l'eau et la puissance, et puis le bouton marche de presse, le système entier fonctionnera par lui-même. Plusieurs serrure fonctionnante sûre. La machine est installée avec la valeur sûre, protecteur de pression pour éviter l'explosion. Également la machine est installée avec le protecteur de basse mer, quand il n'y a aucun approvisionnement en eau, le four cessera de travailler. Le protecteur de fuite aidera à sauver des personnes, la puissance sera découpé quand il y a urgence. L'électricité est propre que le carbone.
