Remplisseur de l'eau de baril usine de machine de remplissage de l'eau de 5 gallons 450 BPH pour l'eau de Minear

Descriptions:

1.1, Décapsuleur automatique

Cette machine est entraînée par un vérin, contrôlée par un automate programmable ; fonctionnement automatique par vérification du fût ;

La tête de décapsulage est composée d'un dispositif à griffes et d'un vérin, la position de la tête de décapsulage peut se déplacer de haut en bas, le dispositif à griffes peut être légèrement ajusté pour s'adapter à différents bouchons.

Lorsque la bouteille de gallon entre dans la machine, la tête de décapsulage descend et le dispositif à griffes maintient fermement les côtés du bouchon du fût, puis soulève le fût pour retirer les bouchons ; et lorsque les bouchons sont retirés, l'air comprimé souffle les bouchons dans la trémie à bouchons, puis tombe à l'extérieur dans le support du client ;

La pression des griffes est ajustée pour protéger les bouchons ;

Dimensions : 650*800*1600mm

Poids : 100kg

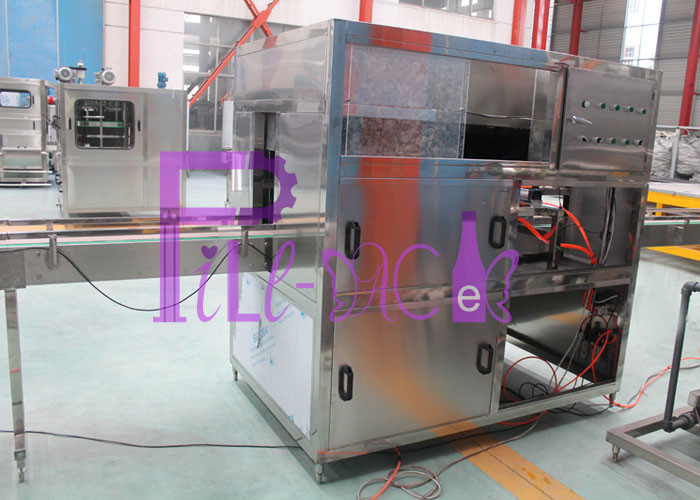

1.2, Laveuse de bouteilles externe à brosses

La machine est complètement étanche pour arrêter les fuites d'eau, lorsque les bouteilles de gallon sont envoyées en position de lavage, le vérin arrête 3 bouteilles à l'intérieur et les fixe par des brosses et une barre de fixation, l'eau est pompée et projetée sur le corps de la bouteille, la bouteille tourne avec les brosses ; Les bouteilles seront nettoyées par les brosses et la fonction eau ;

Aucun compresseur d'air nécessaire, c'est facile pour la production et la maintenance ;

Paramètres :

Quantité de brosses : 3pcs*2

Dimensions : 1800*1200*1750mm

Poids : 800kg

Puissance : pompe 0.37+moteurs 0.75*2=1.87KW

Taille du réservoir d'eau de recyclage : 600*550*550mm

Composants :

PLC : Mitsubishi

Vérin : AIRTAC

Interrupteur d'air - Contacteur - Relais : Schneider

1.3, Laveuse/Remplisseuse/Boucheuse avec chargement automatique des bouteilles

La machine intègre le lavage, le remplissage et le bouchage. C'est une machine idéale pour produire de l'eau en fût. L'ensemble de la machine utilise une tôle d'acier inoxydable 304, résistante à la rouille, facile à nettoyer. Les principales pièces électriques sont toutes de marque. Le système de canal d'air utilise des produits de marque Air TAC. La machine a une construction compacte, occupera peu de place, l'efficacité de travail est élevée. Seulement 2 opérateurs sont nécessaires pour le contrôle, c'est un bon choix pour l'usine.

L'installation de la machine ne nécessite pas de vis de fixation au sol, après avoir retiré le boîtier, placez la machine sur un sol plat, puis ajustez la hauteur des pieds et ajustez la pression de tous les pieds pour qu'elle soit uniforme. Une fois la machine bien installée, connectez le tuyau d'eau, le tuyau de vidange et l'alimentation électrique, l'alimentation en air.

Processus de travail :

L'unité de remplissage de fût peut être divisée en 3 étapes : lavage, remplissage et bouchage, soit 12 postes de travail au total, le processus de travail est le suivant :

Positionner l'embouchure du fût vide sur le siège du fût, le fût vide sera lavé en position tête en bas, 2 postes de travail pour l'insertion du fût.

Le processus de lavage sera divisé en 3 étapes : 1, lavage au thimérosal, 4 postes de travail ; 2, lavage à l'eau propre, 4 postes de travail. Chaque étape de lavage est réglée sur 8 secondes, après le lavage, il y aura 10 secondes pour l'égouttage.

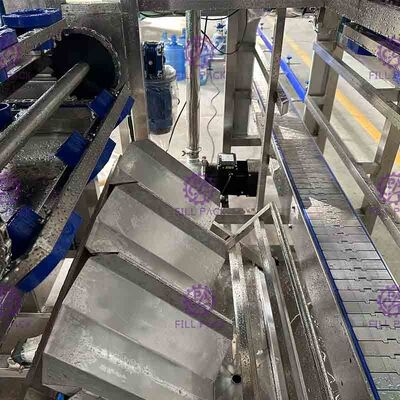

Le fût après lavage descendra de 45 degrés par la chaîne de passage et passera par la chaîne de sortie et tournera de 45 degrés par le vérin de levage du fût pour se positionner en remplissage.

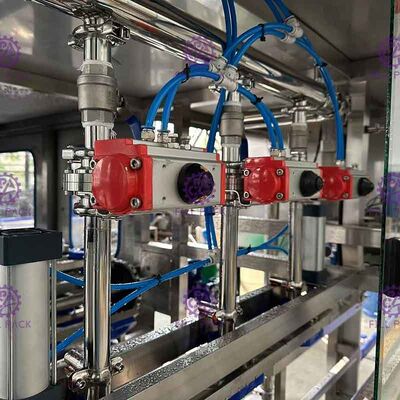

La vanne de remplissage sera actionnée par un vérin pour s'insérer dans le fût et commencer à remplir, le temps de remplissage est contrôlé par l'automate programmable, et le temps de remplissage est réglable par le panneau de commande en fonction du niveau du liquide de remplissage. Après le remplissage, l'excès d'eau retournera au réservoir d'eau pure par un évent automatique, ce qui peut réduire la consommation d'eau. (réservoir d'eau non inclus)

Une fois le processus de remplissage terminé, le fût rempli sera poussé vers la position de bouchage par le vérin d'arrêt de fût, le processus complet est terminé jusqu'à présent.

Paramètres :

Vérin : Air tech-Taiwan

Électrovanne : Air tech-Taiwan

Pompe de montée - Pompe de remplissage : Nanfang

PLC : Mitsubishi Japonais

Puissance : 1.5KW

Dimensions : 5000*1600*1800mm

Poids : 1000kg

1.4, Machine de rétraction à chaud

Application avec tôle SUS304, y compris une chaudière électrique pour générer de la vapeur et un tunnel de rétraction spécialement pour le film de bouchon de fût ;

Puissance : 20KW

Dimensions : 800*600*1200mm

Poids : 100kg

1.4, Lampe de contrôle

Puissance : 0.09KW

Dimensions : 1000*100*450MM

Poids : 10kg
