QGF - 600 système remplissant de l'eau minérale de machine de remplissage de l'eau de 5 gallons

Description de produit

Descriptions :

1,1, décapsuleur automatique

Cette machine est conduite par le cylindre, commandé par le PLC ; Travail automatique à côté de la vérification de baril ;

La tête de décapsulage se compose par le dispositif de griffe et le cylindre, décapsulage la position que principale peut se déplacer en haut et en bas, dispositif de griffe peut être ajusté légèrement pour convenir pour différents chapeaux.

Quand la bouteille de gallon entre dans la machine, la tête de décapsulage descendra et le dispositif de griffe se tiendra étroitement barrel des côtés de chapeau, et puis soulèvent le baril pour enlever les chapeaux ; Et quand les chapeaux sont enlevés, compresseur soufflera les chapeaux dans la trémie de chapeau, puis tombe dehors dans le propre support du client ;

La pression de griffe est ajustée de protéger des chapeaux ;

Dimension : 650*800*1600mm

Poids : 100kg

1,2, balayent le lave-bouteilles externe

La machine est complètement bloquée pour arrêter la fuite de l'eau, quand les bouteilles de gallon sont envoyées à la position de lavage, le cylindre arrêtera 3bottles intérieur et fixe ils par les brosses et la barre de réparation, l'eau sera pompée et voyagé en jet pour mettre le corps en bouteille, bouteille tourne ainsi que des brosses ; Les bouteilles seront nettoyées par des brosses et fonction de l'eau ;

Aucun compresseur d'air requis, il est facile pour la production et l'entretien ;

Paramètres :

Quantité de brosse : 4pcs*2

Dimension : 2000*1200*1750mm

Poids : 800kg

Puissance : pompe 0.37+motors 0.75*2=1.87KW

Réutilisez la taille de réservoir d'eau : 600*550*550mm

Composants :

PLC : Mitsubishi

Cylindre : AIRTAC

Commutateur-Contacteur-relais d'air : Schneider

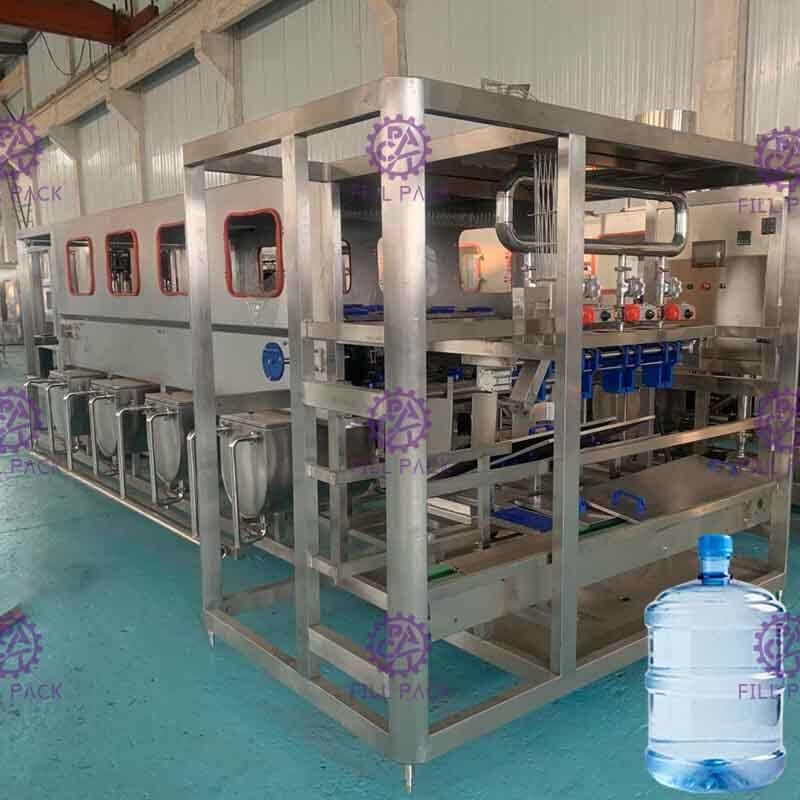

1,3, joint/remplisseur/capsuleur avec le chargement automatique de bouteille

La machine est lavage intégré remplissant et couvrant ensemble. C'est machine idéale pour produire l'eau de baril. La machine entière emploie l'acier inoxydable 304, putréfaction résistante, peut être nettoyée facilement. Des pièces électriques principales toutes sont stigmatisées. Produit de marque de TAC d'air d'utilisation de système de canal d'air. La machine est avec la construction compacte, occupera la petite pièce, efficacité de fonctionnement est haute. Ayez besoin seulement de 2 opérateurs pour commander, est un bon choix pour que l'usine choisisse.

L'installation de machine n'a pas besoin de la vis de plancher de prise, après le cas décollant, ensemble la machine sur le plancher plat, et puis ajuste la taille de support et ajuste toute la pression de support d'être moyenne. Après que la machine soit installée bien, entrez par la conduite d'eau, le drain et la puissance, puissance de l'air.

Processus fonctionnant :

L'unité remplissante de baril peut être divisée en 3 étapes : le lavage, le remplissage et le capsulage, se montent aux 12 postes de travail, procédé de fonctionnement en tant que ci-dessous :

La bouche vide réglée de baril pour barrel le siège, baril vide sera lavée pendant la situation de headstand, le poste du travail 2 pour l'insertion de baril.

Le procédé de lavage sera divisé en 3 étapes : 1, lavage de thimerosal, positions 4working ; 2, lavage d'eau propre, positions 4working. Chaque étape de lavage est placée à 8S, après lavage, là sera 10S pour l'égouttement.

Le baril après lavage abaissera 45 degrés par la chaîne de dépassement et passant la chaîne et retournera 45 degrés par le cylindre d'ascenseur de baril à la position de remplissage pour remplir.

La valeur remplissante conduit par le cylindre pour s'insérer dans le baril et pour commencer à remplir, le temps remplissant est commandé par le PLC, et le temps remplissant est réglable par le panneau de commande selon remplir surface liquide. Après avoir rempli, l'eau supplémentaire de nouveau au réservoir d'eau pur par le conduit automatique, il peut réduire la consommation d'eau. (le réservoir d'eau n'est pas inclus)

Après que remplissant finition de processus, le baril rempli sera poussé dans la position de capsulage par le cylindre d'arrêt de baril, la finition de processus entière jusqu'à maintenant.

Paramètres :

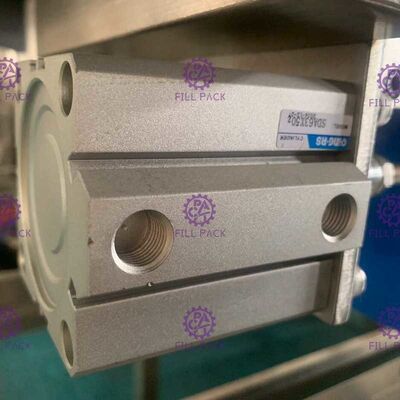

Cylindre : Air technologie-Taïwan

Valve magnétique : Air technologie-Taïwan

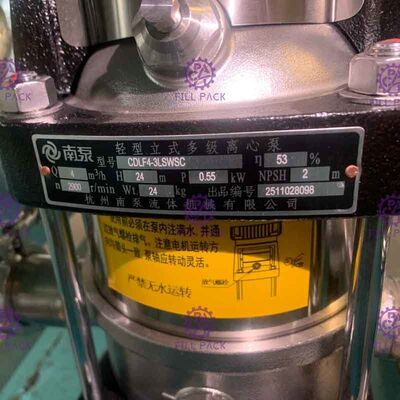

Pompe pompe-remplissante en hausse : Nanfang

PLC : Mitsubishi Japanse

Puissance : 1.5KW

Dimension : 6000*1800*1800mm

Poids : 1000kg

1,4, chauffent la machine craintive

La construction SUS304 entière, y compris la chaudière électrique pour produire de la vapeur et le rétrécissement percent un tunnel particulièrement pour le film de chapeau de baril ;

Puissance : 20KW

Dimension : 800*600*1200mm

Poids : 100kg

1,4, lumière de vérification

Puissance : 0.09KW

Dimension : 1000*100*450MM

Poids : 10kg

Paiement :

100% à vue L/C ou 30%TT irrévocable-transmissible contre pi, 70%TT avant la livraison

La livraison :

25-35 jours ouvrables après reçu de L/C ;
