Machine de remplissage complètement automatique de l'eau de 5 gallons 450BPH boire de baril de 20 litres
Détails sur le produit:
| Lieu d'origine: | Zhangjiagang, Chine |
| Nom de marque: | FILLPACK |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | QGF-450 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ENSEMBLE |
|---|---|
| Prix: | 12128 USD |
| Délai de livraison: | 15 jours ouvrables après dépôt |
| Conditions de paiement: | LC, D/A, D/P, T/T, MoneyGram, Western Union |
| Capacité d'approvisionnement: | 20 ensembles par mois |
|
Détail Infomation |
|||
| Tension: | 380 V 50 Hz | Volume: | 18.9 L |
|---|---|---|---|
| Têtes de remplissage: | 3 | Matériel: | SUS304 |
| Taille du canon: | 270*490 millimètres | Dimension (l*l*h): | Pour les véhicules à moteur à combustion |
| Pression du gaz: | 0,4-0,6 MPa | Consommation de gaz: | 0.8m3/min |
| Mettre en évidence: | Machine de remplissage complètement automatique de l'eau de 5 gallons,Machine de remplissage de l'eau de 5 gallons 450BPH,Machine de remplissage de l'eau de 5 gallons 20 litres |
||
Description de produit
Machine de remplissage d'eau potable automatique 450BPH pour barils de 20 litres, ligne de production d'eau de 5 gallons (18,9 L)
1.1, La décapsuleuse automatique et la tête de décapsulage
Cette machine est entraînée par un vérin, contrôlée par un automate programmable ; fonctionnement automatique par vérification du fût ;
La tête de décapsulage est composée d'un dispositif à griffes et d'un vérin, la position de la tête de décapsulage peut se déplacer vers le haut et
vers le bas, le dispositif à griffes peut être légèrement ajusté pour s'adapter à différents bouchons.
Lorsque la bouteille de gallon entre dans la machine, la tête de décapsulage descend et le dispositif à griffes
saisit fermement les côtés du bouchon du fût, puis soulève le fût pour retirer les bouchons ; et lorsque les bouchons sont
retirés, l'air comprimé souffle les bouchons dans la trémie à bouchons, puis tombe à l'extérieur dans le
support du client ;
La pression des griffes est ajustée pour protéger les bouchons.
Dimensions : 600*600*2000mm
Poids : 80kg
1.2 Monobloc rinceuse-remplisseuse-boucheuse
La machine est complètement bloquée pour arrêter les fuites d'eau, lorsque les bouteilles de gallon sont envoyées à la position de lavage
la position, le vérin arrête 3 bouteilles à l'intérieur et les fixe par des brosses et une barre de fixation, l'eau sera
pompée et projetée sur le corps de la bouteille, la bouteille tourne ensemble avec les brosses ; les bouteilles seront nettoyées
par les brosses et la fonction eau ;
Aucun compresseur d'air nécessaire, c'est facile pour la production et la maintenance ;
Électrovanne : Air tech-Taiwan
Quantité de brosses : 4 pièces*2
Dimensions : 1200*1100*1750mm
Poids : 300KG
Puissance : 0,55KW
Taille du réservoir d'eau de recyclage : 600*550*550mm

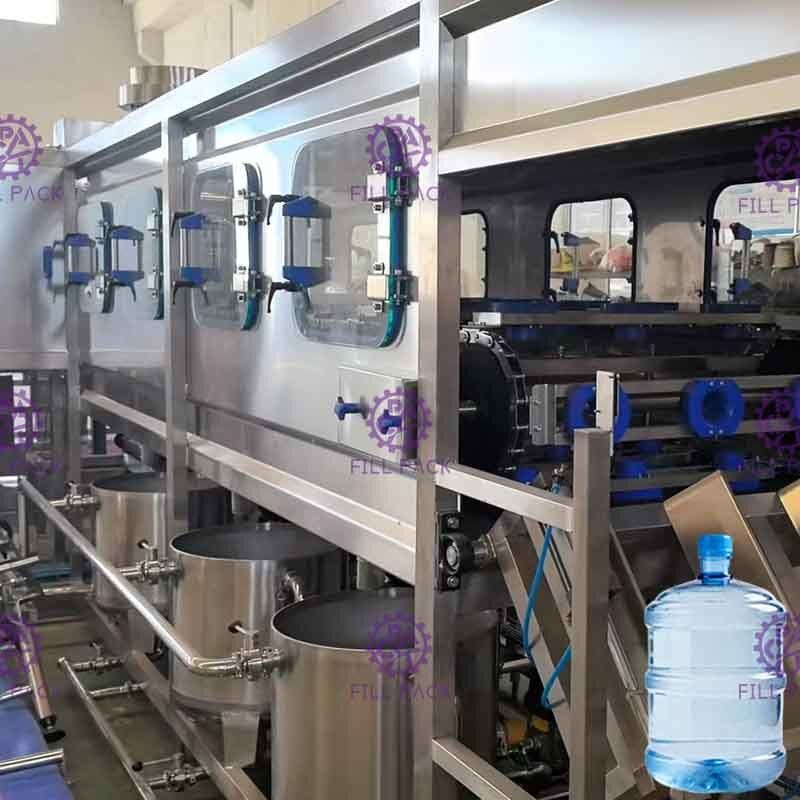

1.3 Laveuse/Remplisseuse/Boucheuse avec chargement automatique des bouteilles
Laveuse/Remplisseuse/Boucheuse 450BPH pour réf.
La machine intègre le lavage, le remplissage et le bouchage. C'est une machine idéale pour produire de l'eau en fût
L'ensemble de la machine utilise une coque en acier inoxydable 304, résistante à la rouille, facile à nettoyer. Les principaux
composants électriques sont tous de marque. Le système de canal d'air utilise des produits de la marque Air TAC. La machine est dotée d'une
construction compacte, n'occupe qu'un petit espace, l'efficacité de travail est élevée.
La mise en place de la machine ne nécessite pas de vis de fixation au sol, après avoir retiré le caisson, placez la machine sur le sol plat
et ajustez la hauteur des pieds et la pression de tous les pieds pour qu'elle soit uniforme. Une fois la machine installée
correctement, connectez le tuyau d'eau, le tuyau de vidange et l'alimentation électrique, l'alimentation en air.
Processus de travail :
L'unité de remplissage de fût peut être divisée en 3 étapes : lavage, remplissage et bouchage, soit un total de 16 postes de travail,
1, 2 postes de lavage désinfectant
2, 1 poste d'égouttage
3, 2 postes de retour d'eau
4, 2 postes d'eau pure
5, 1 poste d'égouttage
8 postes d'un côté, 16 postes des deux côtés
Processus de travail comme suit :
1. Les bouteilles vides entrent dans les postes de lavage et de désinfection par la chaîne et le porte-bouteille.
(La bouteille à laver passe par 8 postes) Le processus de lavage sera divisé en 4 étapes : 1, lavage à l'eau alcaline chaude, 2, lavage au thimérosal ; 3, lavage à l'eau propre, 4, lavage à l'eau pure. Chaque
étape de lavage est réglée sur 8 secondes, après le lavage, il y aura 10 secondes pour l'égouttage. Lorsque le moteur d'entraînement fonctionne
avec une bouteille vide, et entre dans la zone d'induction de positionnement avec le capteur sur la chaîne, le

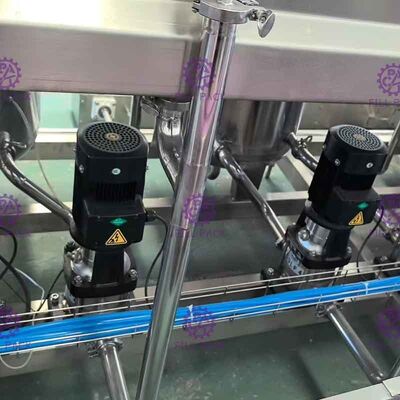

capteur de positionnement envoie un signal pour arrêter le moteur d'entraînement, et en même temps, la pompe à eau de rinçage
démarre pour effectuer le travail de rinçage et de désinfection (le temps de rinçage est contrôlé par le programme PLC) ;

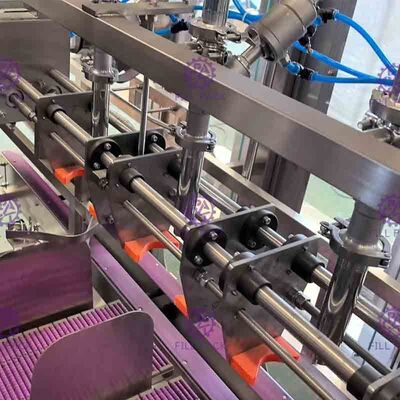

2. Après le rinçage, les bouteilles vides rincées sont transportées par le mécanisme d'entraînement de lavage des bouteilles, et
tombent sur le support de poussée de bouteille. Le vérin de poussée de bouteille fonctionne pour pousser les bouteilles vides vers la
position de remplissage, de sorte que la buse de remplissage soit alignée avec le goulot de la bouteille d'eau, etc. Après le remplissage
d'eau, la pompe de remplissage démarre le remplissage. (Le temps de remplissage est ajusté par l'utilisateur selon les besoins)
3. Lorsque le remplissage est terminé, le PLC envoie un signal de commande, la vanne solénoïde de remplissage se ferme, et le
remplissage s'arrête. Une fois le remplissage terminé, la bouteille remplie d'eau est envoyée au couvercle de la zone de bouchage
par la bouteille d'eau suivante et envoyée à la zone de gland, le vérin de bouchage entraîne le dispositif de bouchage
pour presser fermement le bouchon. À ce stade, un cycle de lavage et de remplissage est terminé.
Paramètres :
Vérin : Air tech-Taiwan
Électrovanne : Air tech-Taiwan
Pompe de montée-pompe de remplissage : Nanfang
PLC : Mitsubishi Japon
Matériau : SUS304
Puissance : 5KW
Dimensions : 5000*2000*1800mm
Poids : 800kg
