l'eau de 2L Monoblock rinçant la bouteille de capsulage remplissante 0.5Mpa potable pur d'ANIMAL FAMILIER de machine
Détails sur le produit:
| Lieu d'origine: | Zhangjiagang, Chine |
| Nom de marque: | FILLPACK |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | CGF8-8-3, CGF32-32-10, CGF18-18-6, CGF12-12-4, CGF24-24-8 |
Conditions de paiement et expédition:
| Quantité de commande min: | ensembles 1 |
|---|---|
| Prix: | 9975USD-19950USD |
| Détails d'emballage: | Emballage en bois de cas |
| Délai de livraison: | 15-20 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, |
| Capacité d'approvisionnement: | 20 ensembles par mois |
|
Détail Infomation |
|||
| Capacité des machines: | 4000BPH, 8000BPH, 12000BPH, 3000BPH, 5000BPH | Volume de la bouteille: | 500ML-2L |
|---|---|---|---|
| Bouteille appropriée: | Bouteille ronde ou carrée d'ANIMAL FAMILIER | Fonction: | rincer-remplir-capsulage complètement automatique |
| Note automatique: | Automatique | Taille de la bouteille: | Cou : D50-100mm, taille : 150-320mm |
| Pression d'eau: | 0.18-0.25Mpa | Pression atmosphérique: | 0,5 MPA |
| Consommation d'air: | 0.3m3/min | Pouvoir: | 4-7.6KW |
| Mettre en évidence: | L'eau rinçant la machine de capsulage remplissante,machine de capsulage remplissante de l'eau de 2L Monoblock,machine de capsulage remplissante de l'eau 0.5Mpa |
||
Description de produit

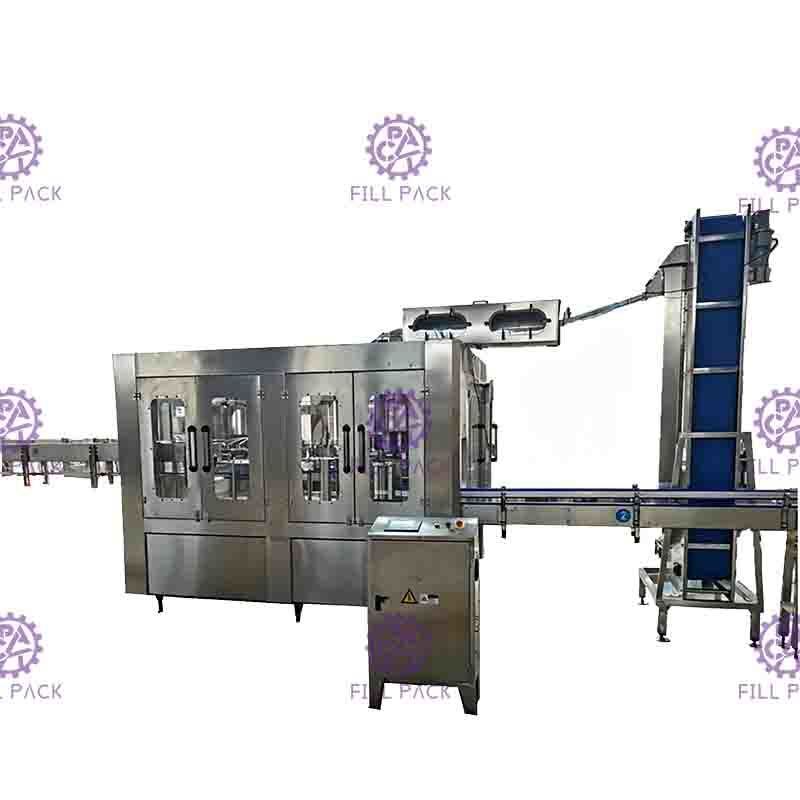

Machine d'équipement de ligne d'embouteillage de rinçage, remplissage et bouchage de bouteilles PET monobloc 3 en 1 pour eau pure de 500 ml à 2 L
1. Utilisation de la technologie de connexion directe du vent et de la roue mobile dans la bouteille ; annulation des vis et des chaînes de convoyeur, ce qui facilite le changement de forme de la bouteille.
2. La transmission des bouteilles adopte une technologie de clip de goulot, la transformation de la forme de la bouteille ne nécessite pas d'ajuster le niveau de l'équipement, il suffit de changer les plaques incurvées, les roues et les pièces en nylon associées.
3. Le clip de machine à laver les bouteilles spécialement conçu en acier inoxydable est solide et durable, sans contact avec l'emplacement de la vis de la bouche de la bouteille pour éviter la pollution secondaire.
4. Valve de remplissage à valve à flux gravitaire rapide, remplissage rapide, remplissage précis et aucune perte de liquide.
5. Déclin en spirale lors de la sortie de la bouteille, la transformation de la forme de la bouteille ne nécessite pas d'ajuster la hauteur des chaînes de convoyeur.
6. L'hôte adopte une technologie de contrôle automatique PLC avancée, les composants électriques clés proviennent de sociétés célèbres.
Nos avantages
Le succès dans la production de boissons à base d'eau nécessite de se concentrer sur une productivité et une efficacité maximales, avec un engagement envers l'hygiène, la sécurité alimentaire et l'optimisation des coûts. Que vous produisiez de l'eau plate ou gazeuse, notre expertise inégalée vous aide à en faire plus grâce à nos connaissances techniques approfondies et à nos capacités d'emballage. Avec plus de 10 ans d'expérience dans la conception et la mise en œuvre de solutions complètes personnalisées de lignes PET pour l'eau, nous pouvons vous aider à atteindre vos objectifs de production. Au fil des ans, nous nous sommes engagés à améliorer la structure des équipements, à optimiser les performances des équipements pour obtenir une capacité élevée et une faible consommation d'énergie.

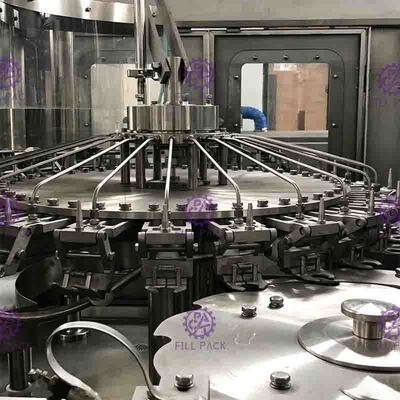

Partie lavage
1. À l'exception du cadre inférieur, des pièces de transmission et de certaines pièces qui doivent être fabriquées dans des matériaux spéciaux. Les autres pièces de rechange sont en acier inoxydable 304.
2. Le roulement est en acier inoxydable, la bague d'étanchéité est en matériau EPDM et le plastique est en UMPE.
3. Le grappin est en acier inoxydable, la position où il tient le goulot de la bouteille est également en acier inoxydable, par rapport au grappin en caoutchouc traditionnel, il est beaucoup plus hygiénique, durable et sans pièces d'usure rapide, les parties filetées du goulot de la bouteille peuvent éviter d'être polluées par le grappin en caoutchouc.
4. Le grappin est équipé d'une buse de pulvérisation à haute efficacité, il peut atteindre n'importe quelle position de la paroi intérieure de la bouteille et économiser de l'eau de rinçage. Il y a un couvercle au-dessus de la buse de pulvérisation qui peut empêcher l'eau de déborder ; et il y a une fente de recyclage réglementée et des tuyaux de recyclage sous les buses.
5. Le temps de rinçage peut être garanti pendant 4 secondes.
6. En ajustant la hauteur des pièces rotatives pour s'adapter à différentes hauteurs de bouteilles.
7. La motivation est dérivée du système d'entraînement dans le cadre transmis par engrenage.
8. L'alimentation en eau de rinçage est contrôlée par une électrovanne.
2. Le roulement est en acier inoxydable, la bague d'étanchéité est en matériau EPDM et le plastique est en UMPE.
3. Le grappin est en acier inoxydable, la position où il tient le goulot de la bouteille est également en acier inoxydable, par rapport au grappin en caoutchouc traditionnel, il est beaucoup plus hygiénique, durable et sans pièces d'usure rapide, les parties filetées du goulot de la bouteille peuvent éviter d'être polluées par le grappin en caoutchouc.
4. Le grappin est équipé d'une buse de pulvérisation à haute efficacité, il peut atteindre n'importe quelle position de la paroi intérieure de la bouteille et économiser de l'eau de rinçage. Il y a un couvercle au-dessus de la buse de pulvérisation qui peut empêcher l'eau de déborder ; et il y a une fente de recyclage réglementée et des tuyaux de recyclage sous les buses.
5. Le temps de rinçage peut être garanti pendant 4 secondes.
6. En ajustant la hauteur des pièces rotatives pour s'adapter à différentes hauteurs de bouteilles.
7. La motivation est dérivée du système d'entraînement dans le cadre transmis par engrenage.
8. L'alimentation en eau de rinçage est contrôlée par une électrovanne.

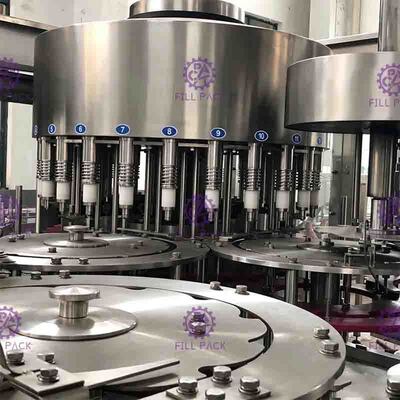

Partie remplissage
1) Roulement anti-corrosion sans entretien d'origine allemande qui peut réduire la pollution de l'environnement par le remplissage.
2) La plaque rotative est en SUS AISI304, grand roulement à dents plates.
3) L'ensemble de la valve est en acier inoxydable 304.
4) Le système de remplissage dispose d'un système de circulation CIP pour laver la tuyauterie et les fausses coupelles utilisées pour nettoyer la valve de remplissage.
5) L'alimentation en liquide adopte une vanne pneumatique automatique avec interrupteur de niveau magnétique pour contrôler automatiquement le réservoir de liquide.
6). La valve de remplissage à haut débit et à grande vitesse assure une vitesse de remplissage élevée et un niveau de liquide exact. Les pièces en contact avec le liquide sont toutes en excellent acier inoxydable ou en plastique technique de qualité alimentaire.

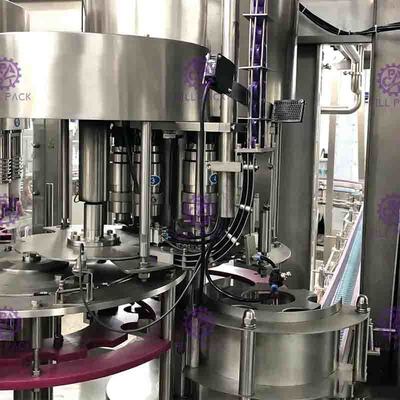

Partie bouchage
1) Introduction de la technologie de scellage de bouchons la plus avancée appelée France “ZALKIN ". Avec l'aide d'experts de l'institut d'électromécanique et de génie mécanique de l'Université des communications de Shanghai, nous avons conçu avec succès. Par exemple : I) la came de la tête de vissage (les parties principales qui peuvent assurer le fonctionnement stable de la machine), tout en adoptant la technologie “ZALKIN”, l'expert a amélioré l'authenticité et la stabilité de la machine en se concentrant sur la dynamique et la cinématique. II) Tête de vissage (les parties principales qui peuvent assurer la qualité du bouchage).
2) La tête de vissage est une conception à double usage ; elle convient aux bouchons plats et aux bouchons sport.
3) Le dispositif qui peut retirer le bouchon inversé et empêcher le passage du bouchon inversé est installé dans le guide de chute des bouchons.
4) Un groupe de commutateurs photoélectriques est installé sur le guide de chute des bouchons. La machine s'arrête lorsqu'il n'y a pas de bouchon sur le guide. 5) Un interrupteur de détection d'entrée de bouteille est installé sur la visseuse.
6) Il y a des buses aseptiques entre la roue de transition et les parties de remplissage pour rincer le produit reposant dans les parties filetées du goulot.
7) Il y a un cylindre de verrouillage de bouchon dans la jonction entre le guide de chute des bouchons et la plaque de piquage des bouchons. Il permet de ne pas alimenter sans bouchon.
8) En ajustant la hauteur des pièces rotatives pour s'adapter à différentes hauteurs de bouteilles.
9) La motivation de la visseuse est dérivée du système d'entraînement dans le cadre et transmise par engrenage.
10) Les parties principales de la visseuse sont traitées par un centre de traitement à commande numérique.
Paramètres
|
Modèle
|
CGF 8-8-3
|
CGF12-12-4
|
CGF18-18-6
|
CGF24-24-8
|
CGF32-32-10
|
|
Capacité (B/H) (500 ml)
|
2000-3000
|
0-4000 |
0-5000
|
0-8000
|
0-12000
|
|
Taille de la bouteille
|
Col : φ20-50 mm ; Hauteur : 150-320 mm
|
||||
|
Pression de l'eau
|
0,18-0,25 MPa
|
||||
|
Consommation d'eau
|
1000 (kg/h)
|
||||
|
Poste de lavage
|
8
|
12
|
18
|
18
|
16
|
|
Poste d'égouttage
|
2-2-2
|
2-2-2
|
2-2-2
|
2-2-2
|
8
|
|
Précision de remplissage
|
<+1MM
|
<+1MM
|
<+1MM
|
<+1MM
|
<+1MM
|
|
Pression d'air
|
0,4 MPa
|
0,4 MPa
|
0,5 MPa
|
0,5 MPa
|
0,6 MPa
|
|
Consommation d'air (m³/min)
|
0,3 m³/min
|
0,3 m³/min
|
0,3 m³/min
|
0,3 m³/min
|
0,5 m³/min
|
|
Puissance (kW)
|
4
|
5
|
4
|
4
|
7,6
|
|
Poids (kg)
|
1500
|
2500
|
4000
|
5000
|
5000
|
|
Dimensions (mm)
|
1800*1500* 2300
|
2100*1700* 2400
|
2150*1750*2400
|
2750*2100*2400
|
3800*3200*2100
|
Application :
