Chaîne de production de capsulage remplissante de l'eau de minerai de 4000BPH Monoblock rinçage de bouteille de 500ML

La machine de remplissage d'eau est principalement utilisée pour les opérations de remplissage de boissons. Les trois fonctions de lavage, remplissage et scellage de bouteilles sont intégrées dans un seul corps de machine. L'ensemble du processus est automatique. La machine est utilisée pour remplir des jus, de l'eau minérale et de l'eau purifiée dans des bouteilles en polyester et en plastique. La machine peut également être utilisée pour le remplissage à chaud si elle est équipée d'un dispositif de contrôle de température. La poignée de la machine peut être tournée librement et commodément pour ajuster la machine afin de remplir différents types de bouteilles. L'opération de remplissage est plus rapide et plus stable car le remplissage par micro-pression de type nouveau est adopté.

1. Têtes de lavage en acier inoxydable 304/316L.

2. Utilisation d'une conception unique, pour éviter la pollution causée par le clip en caoutchouc traditionnel sur la bouteille qui pourrait bloquer les parties filetées de la bouteille.3. La pompe de lavage est en acier inoxydable.

4. Grâce à la buse de pulvérisation haute, aux angles du jet d'eau sur la bouteille émoussée, le rinçage de toute partie de la paroi intérieure de la bouteille, le rinçage à l'eau en profondeur et l'économie d'eau de rinçage de la bouteille.5. Le manchon coulissant des pinces de bouteille et des dispositifs de retournement adopte des roulements résistants à la corrosion igus allemands sans entretien.

Partie remplissage1. Méthode de remplissage par gravité.

2. Valve de remplissage fabriquée en SUS 304/316L.3. Remplissage de liquide de haute précision et haute vitesse.4. Le mouvement de remplissage est assuré par le système d'entraînement à crémaillère par transmission par engrenages.



5. Cylindre hydraulique contrôlé par un niveau de liquide flottant.

6. Utilisation du dernier mécanisme de levage de bouteille de type double pilier de guidage, évitant les fuites sur le bord causées par le levage de bouteille des anciens produits qui doit passer par la table, tout en facilitant l'installation et la maintenance.Partie bouchageCette unité est la plus précise des machines 3 en 1, elle est importante pour la stabilité de la machine et la qualité du produit. Caractéristiques du bouchon à vis comme suit :

1) Tête de bouchage à vis (les pièces principales qui garantissent la qualité du bouchage), l'expert a amélioré la conception de l'aimant, cette amélioration peut réduire le taux de défauts de bouchage et le caractère traditionnel de réglage et d'ajustement facile du couple de la tête de bouchage à vis.2) La tête de bouchage à vis est de conception double usage ; elle convient aux bouchons plats et aux bouchons sport.

3) Le dispositif qui peut retirer le bouchon inversé et empêcher le passage du bouchon inversé est installé dans le guide de chute des bouchons. Passage par le système de chargement des bouchons.4) Un groupe de commutateurs photoélectriques est installé sur le guide de chute des bouchons. La machine s'arrête lorsqu'il n'y a pas de bouchon sur le guide.

5) Un interrupteur de détection d'entrée de bouteille est installé sur la vis de bouchage.6) Il y a un cylindre de verrouillage de bouchon à la jonction entre le guide de chute des bouchons et la plaque de poussée des bouchons. Il permet de ne pas alimenter sans bouchon.

7) En ajustant la hauteur des pièces rotatives pour s'adapter à différentes hauteurs de bouteilles.8) La motivation du bouchon à vis est dérivée du système d'entraînement dans le cadre et transmise par engrenage.

9) Les pièces principales du bouchon à vis sont traitées par un centre de traitement à commande numérique.-Paramètres techniques-



Modèle

CGF12-12-4

Capacité (B/H) (330ml)

3000-4000

Taille de la bouteille

Col : φ20-50mm ; Hauteur : 150-320mm

Pression de l'eau

0.18-0.25Mpa

Consommation d'eau (kg/h)

1000

Station de lavage



2

Station d'égouttage	2
Précision de remplissage	<+1MM
Pression de l'air	0.4Mpa
Consommation d'air (m³/min)	0.3
Puissance (kw)	5
Poids (kg)	2100*1700* 2400
Dimensions (L*l*H) (mm)	2100*1700* 2400
Auxiliaire :	1. Système de traitement de l'eau
1. Degré d'automatisation : Automatique / Semi-automatique	2. Capacité : 3000L par heure.
3. Matériau des trois pré-filtres : SUS304	4. Marque de membrane : HYDECANME
5. Dispositif optionnel : réservoir d'eau, échangeur d'ions sodium, stérilisateur UV, réservoir de stockage d'eau	6. Pompe à eau : Pompe NangFang

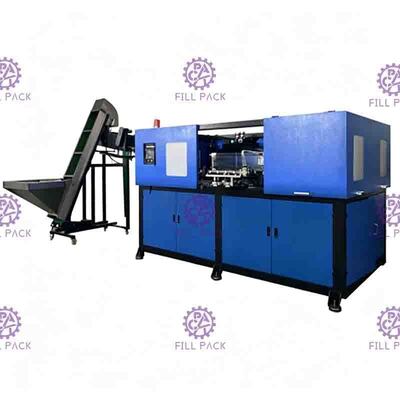

2. Machine de moulage par soufflage de bouteilles	La machine de moulage par soufflage semi-automatique FP-1200B est adaptée à la production de récipients et de bouteilles en plastique PET de 10 à 2000 ml. Elle est largement utilisée pour produire des bouteilles de boissons gazeuses, d'eau minérale, de boissons gazeuses, des bouteilles de pesticides, des bouteilles d'huile, des cosmétiques, des bouteilles à large ouverture, etc.
Imprimante de codes	L'imprimante de codes code principalement la date. Nous avons toutes sortes de machines d'impression de codes, comme les imprimantes à jet d'encre portables, les imprimantes à jet d'encre haute résolution et les imprimantes de codes laser, etc.



★ Comment choisir l'imprimante de codes ? Vous devez nous indiquer sur quel type de bouteille vous souhaitez coder et à quelle vitesse l'imprimante doit fonctionner, la vitesse étant de combien de mètres par minute.

Machine d'étiquetage adhésif

La vitesse de la machine d'étiquetage servo est plus rapide que le modèle normal, elle est appliquée pour l'étiquetage de bouteilles rondes ou de boîtes, comme l'étiquetage unilatéral de bouteilles rondes cosmétiques ou de boîtes d'emballage. Elle augmente la productivité et améliore la qualité de l'emballage.

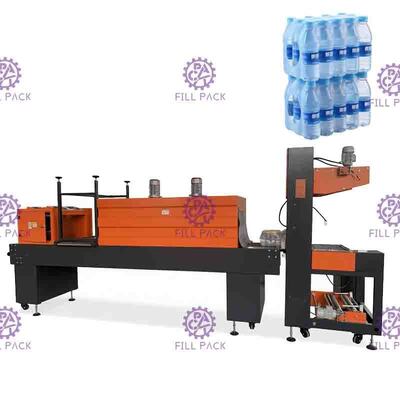

Machine d'emballage rétractable sous film

★ L'emballage rétractable sous film est utilisé pour regrouper des bouteilles dispersées en un seul ensemble. Nous avons des machines d'emballage rétractable manuelles, des machines d'emballage rétractable semi-automatiques sous film PE, des machines d'emballage rétractable automatiques sous film PE de type L, des machines d'emballage rétractable automatiques à haute vitesse de type linéaire et des machines d'emballage rétractable avec orientation de film couleur.
