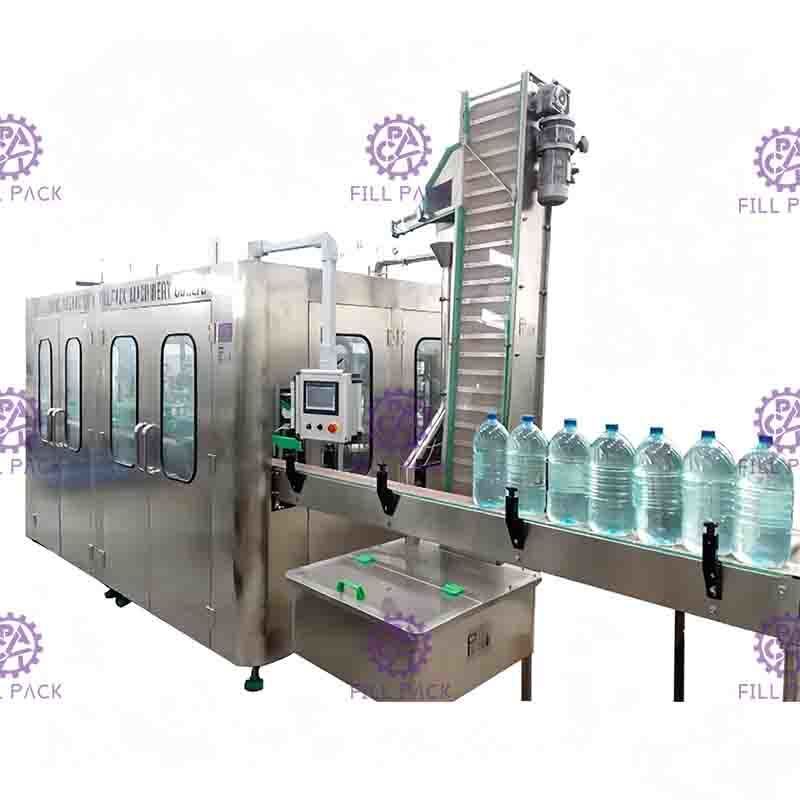

3L / minerai en plastique 3 de machine de remplissage de l'eau de bouteille 5L/10L dans 1 1500BPH

Description de produit

3L / 5L/10L l'eau pure minérale 3 dans 1 grande ligne d'embouteillage en plastique de système d'usine d'équipement de machine de remplissage de bouteilles

Principe de fonctionnement :

L'équipement est utilisé dans la production de la boisson de non-soude du jus chaud ou de l'eau froide emballée dans des bouteilles de polyester. Le lavage, remplir et couvrir sont intégrés dans une machine. La technologie la plus de pointe du Japon et d'Allemagne est utilisée dans la conception. La gravité a fixé le remplissage extérieur liquide est employée. Le remplissage est rapide, la quantité de liquide est exactement commandée et la chute et la fuite sont évitées. Des crampes de ressort sont utilisées dans le processus de lavage des bouteilles. Les bouteilles vides peuvent être 180~ retournés le long du rail de transport. Il y a deux fois d'interne et le lavage externe, l'efficacité du lavage des bouteilles est haut. Le remplissage par le type soupape de remplissage de contrôle de levier liquide, aucune égoutture de ressort. Il est facile commander le levier liquide. Toute la construction a fait de SUS304, là n'est aucun coin mort à l'intérieur de soupape de remplissage. Le couple magnétique est employé pour le capsulage de vis. La puissance du capsulage de vis peut être ajustée sans étapes. La puissance du capsulage de vis peut également être fixée, et les chapeaux ne seront pas endommagés, le capsulage est fiable. Il y a réservoir de chauffage électrique de la froid-chaleur inclus dans le système entier particulièrement pour garder le temp de remplissage à chaud pendant le remplissage chaud de jus. Et il peut également arrêter le chauffage par élém. élect. facile décomposent pour le remplissage d'eau froide. Il n'a pas besoin du système supplémentaire de vapeur pour fonctionner ensemble. La machine entière est commandée par le PLC avec l'écran tactile comme interface homme-machine. La quantité des boissons dans la cuve de stockage peut être commandée automatiquement. Le remplissage et le capsulage seront arrêtés automatiquement quand il n'y a aucune bouteille. Quand des bouteilles sont restreintes incorrectement ou quand les chapeaux ne sont pas disponibles, la machine peut être arrêtée automatiquement. La technologie changeante de fréquence est employée pour ajuster la vitesse d'opération sleeplessly. La capacité de production peut être montrée digitalement et peut être ajustée commodément.

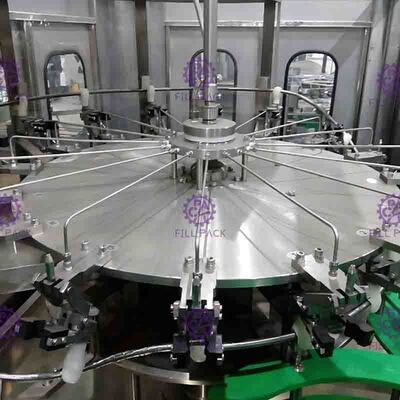

Rinçage de la partie

1)Excepté le cadre de bas, les pièces de transmission et quelques pièces qui doivent être faits de matériaux spéciaux. D'autres pièces de rechange sont faites d'acier inoxydable 304.

2)Le roulement à rouleaux est fait d'acier inoxydable, la bague d'étoupage est faite de matériel d'EPDM, et le plastique est fait d'UMPE.

3)La pince est faite d'acier inoxydable, la position où tenez le goulot d'étranglement est également fait d'acier inoxydable, comparé à la pince en caoutchouc traditionnelle, il est beaucoup d'hygiène, durable, et aucune pièce de rapide-usage, les pièces de vis du goulot d'étranglement ne peut éviter d'être polluée par la pince en caoutchouc.

4)La pince équipée du bec de pulvérisation haut-efficace, il peut se développer dans n'importe quelle position de l'inwall de la bouteille, et peut sauver rincer l'eau. Il y a une couverture au-dessus du bec de pulvérisation qui peut empêcher le renversement de l'eau ; et il y a de réglementation réutilisent la fente et réutilisent des tuyaux sous les becs.

5)Le rinçage du temps peut être garanti pendant 4 secondes.

6)En ajustant la taille des pièces rotatoires pour s'adapter pour la taille différente de bouteille.

7)La motivation est dérivée du système conduit dans le cadre passé par la vitesse.

8)L'approvisionnement de rincer l'eau est commandé par la vanne électromagnétique.

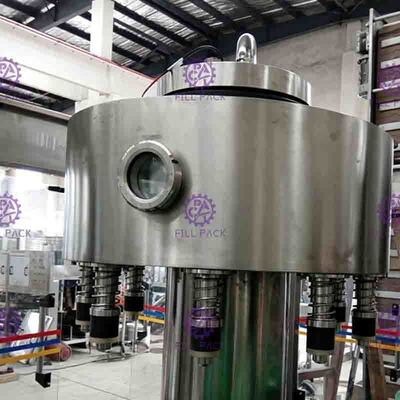

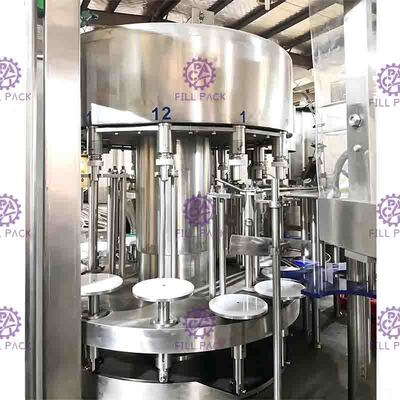

Partie remplissante

1)Incidence de non-maintien anti-corrosive adoptée de l'Allemagne qui peut ramener la pollution de remplir à l'environnement.
2)Tournez le plat est fait en SUS AISI304, grande incidence dentée plate.
3)La valve mécanique de pression est présentée la conception étrangère avancée avec une vitesse remplissante rapide, aucune poche faisante le coin d'hygiène, quelques pièces de scellage, et contrôle de niveau liquide précis. La valve entière est faite d'acier inoxydable 304.
4)Le système remplissant a un système de circulation de CIP pour laver la canalisation et la faux-tasse utilisées pour nettoyer la soupape de remplissage. Ce système peut nettoyer le tuyau liquide, le réservoir liquide et la soupape de remplissage etc. effectivement.
5)Ce système remplissant a un système automatique de contrôle de température.
6)La soupape de remplissage s'ouvre et commence à remplir quand elle abaisse et touche le goulot d'étranglement, le mouvement de soupape de remplissage et laisser le goulot d'étranglement quand elle finit de remplir.
7)L'approvisionnement liquide adopte le commutateur niveau du liquide magnétique automatique de valve pneumatique pour commander le réservoir liquide automatiquement.
8)La motivation du remplisseur est dérivée du système conduit dans le cadre et passée par la vitesse.

Partie de capsulage

Principe :
Cette unité est le degré d'exactitude le plus élevé de 3 dans 1 machine, il est important que la machine coure stablement et la qualité du produit.
Caractéristique du capsuleur de vissage comme suit :
1) la tête de capsulage de vissage (les pièces principales qui peuvent assurer la qualité de capsulage), l'expert améliorer la conception de l'acier magnétique, cette amélioration peut réduire le taux défectueux de couvrir meilleur et le caractère traditionnel de facile de placer et ajuster le couple de la tête de capsulage de vissage.
2) la tête de capsulage de vissage est conception à double fonction ; il convient au chapeau plat et au chapeau de sport.
3) le dispositif qui peut sortir le chapeau inverse et empêcher le dépassement inverse de chapeau est arrangé dans le guide chapeau-en baisse. Dépassement par le système de chargement de chapeau.
4) un groupe de commutateurs photoélectriques sont arrangés sur le guide chapeau-en baisse. La machine s'arrêtera quand il n'y a aucun chapeau du guide.
5) l'admission de bouteille d'A détectent le commutateur est arrangée sur le capsuleur de vissage.
6) il y a un cylindre de chapeau-serrure dans le joint entre le guide chapeau-en baisse et pousser le plat de chapeau. Il est se rendent compte qu'aucune alimentation d'aucun chapeau.
8) en ajustant la taille des pièces rotatoires pour s'adapter pour la taille différente de bouteille.
9) la motivation du capsuleur de vissage est dérivée du système conduit dans le cadre et passée par la vitesse.
10) les pièces principales du capsuleur de vissage sont traitées par le numérique-contrôle traitant le centre.
