3 dans 1 rinçage en plastique de capsulage remplissant de bouteille de la machine 10000BPH de l'eau minérale de Monoblock
Détails sur le produit:
| Lieu d'origine: | Zhangjiagang, Chine |
| Nom de marque: | FILLPACK |
| Certification: | CE/ISO9001 |
| Numéro de modèle: | CGF24-24-8 |
Conditions de paiement et expédition:
| Quantité de commande min: | ensembles 1 |
|---|---|
| Prix: | 135024USD |
| Détails d'emballage: | Emballage en bois de cas |
| Délai de livraison: | 15-20 jours ouvrables |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, |
| Capacité d'approvisionnement: | 20 ensembles par mois |
|
Détail Infomation |
|||
| Capacité des machines: | 10000bph | Volume de la bouteille: | 200ml-2000ml |
|---|---|---|---|
| Fonction: | rincer-remplir-capsulage complètement automatique | Type de bouteille approprié: | Bouteille ronde ou carrée d'ANIMAL FAMILIER |
| Matériau de remplissage: | Eau | Consommation d'eau: | 1000kg/heure |
| Pression atmosphérique: | 0,5 MPA | Consommation d'air: | 0.3m3/min |
| Mettre en évidence: | Rinçage de la machine de capsulage remplissante de l'eau minérale,Machine de capsulage remplissante de l'eau 10000BPH,Machine de capsulage remplissante de l'eau 10000BPH |
||
Description de produit
Ligne de production de bouteilles en plastique d'eau minérale monobloc 3 en 1 A-Z 10000BPH Machine d'équipement de rinçage, remplissage et bouchage
Général:

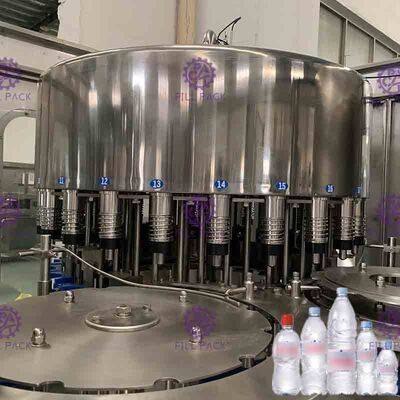

La machine de remplissage d'eau est principalement utilisée dans les opérations de remplissage de boissons. Les trois fonctions de lavage, remplissage et scellage de la bouteille sont composées en un seul corps de la machine. L'ensemble du processus est automatique. La machine est utilisée pour remplir des jus, de l'eau minérale et de l'eau purifiée dans des bouteilles en polyester et en plastique. La machine peut également être utilisée pour le remplissage à chaud si elle est équipée d'un dispositif de contrôle de la température. La poignée de la machine peut être tournée librement et commodément pour ajuster la machine afin de remplir différents types de bouteilles. L'opération de remplissage est plus rapide et plus stable car l'opération de remplissage à micro-pression du nouveau type est adoptée.
Partie lavage
1.Têtes de lavage en acier inoxydable 304/316L.
2) La plaque rotative est en SUS AISI304, grand roulement plat denté.

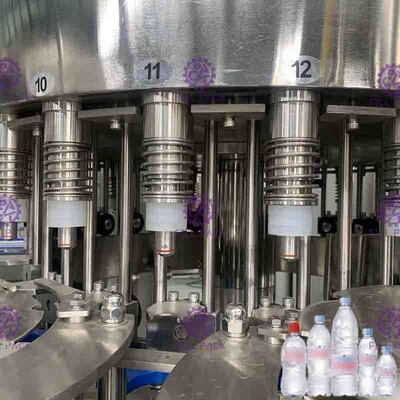

3) La vanne mécanique de pression adopte une conception étrangère avancée avec une vitesse de remplissage rapide, pas de poche d'angle hygiénique, peu de pièces d'étanchéité et un contrôle précis du niveau de liquide. L'ensemble de la vanne est en acier inoxydable 304.
4) Le système de remplissage dispose d'un système de circulation CIP pour laver la tuyauterie et la fausse tasse utilisée pour nettoyer la vanne de remplissage. Ce système peut nettoyer efficacement le tuyau de liquide, le réservoir de liquide et la vanne de remplissage, etc.
5) Ce système de remplissage dispose d'un système de contrôle automatique de la température.
6) La vanne de remplissage s'ouvre et commence à remplir lorsqu'elle descend et touche le goulot de la bouteille, la vanne de remplissage monte et quitte le goulot de la bouteille lorsqu'elle a terminé le remplissage.
7) L'alimentation en liquide adopte une vanne pneumatique automatique avec interrupteur de niveau de liquide magnétique pour contrôler automatiquement le réservoir de liquide.
8) La motivation du remplisseur provient du système d'entraînement dans le cadre et est transmise par engrenage.

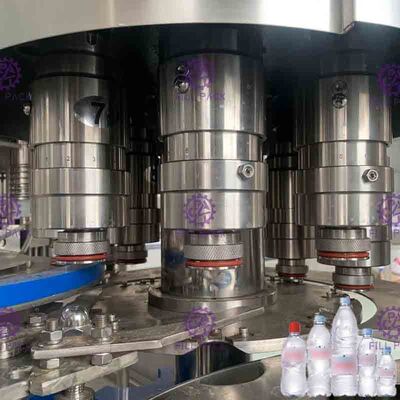

1) Tête de bouchage à vis (les pièces principales qui peuvent assurer la qualité du bouchage), l'expert améliore la conception de l'aimant, cette amélioration peut mieux réduire le taux de défauts de bouchage et le caractère traditionnel de réglage et d'ajustement faciles du couple de la tête de bouchage à vis.
2) La tête de bouchage à vis est une conception à double usage ; elle convient aux bouchons plats et aux bouchons sport.

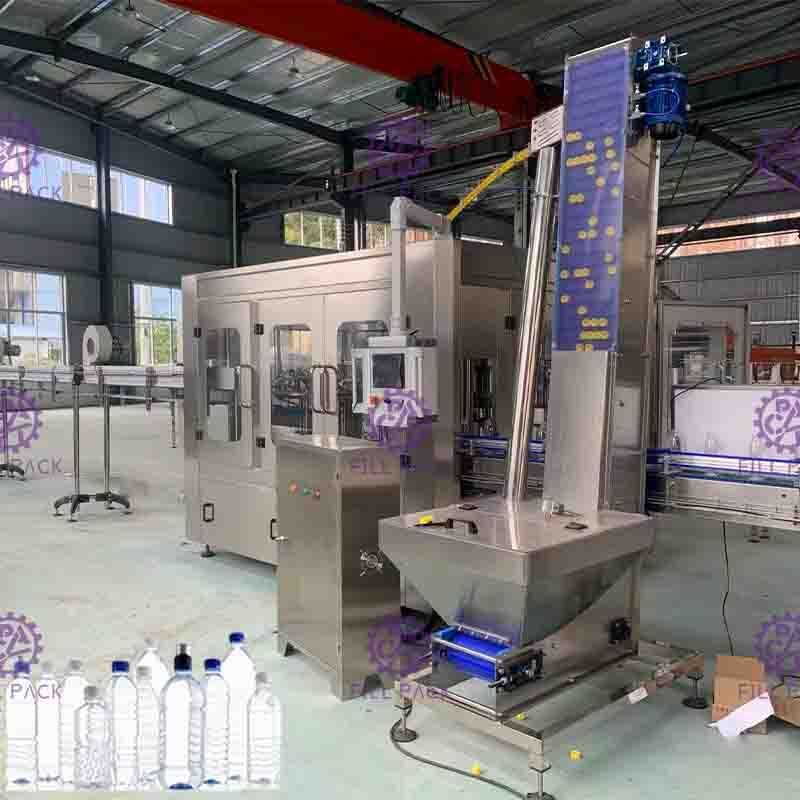

3) Le dispositif qui peut retirer le bouchon inversé et empêcher le passage du bouchon inversé est installé dans le guide de chute des bouchons. Passage par le système de chargement des bouchons.
4) Un groupe de commutateurs photoélectriques est installé sur le guide de chute des bouchons. La machine s'arrête lorsqu'il n'y a pas de bouchon sur le guide.
5) Un interrupteur de détection d'entrée de bouteille est installé sur la boucheuse à vis.
6) Il y a un cylindre de verrouillage de bouchon à la jonction entre le guide de chute des bouchons et la plaque de poussée des bouchons. Il permet de ne pas alimenter sans bouchon.
7) En ajustant la hauteur des pièces rotatives pour s'adapter à différentes hauteurs de bouteilles.
8) La motivation de la boucheuse à vis provient du système d'entraînement dans le cadre et est transmise par engrenage.
9) Les pièces principales de la boucheuse à vis sont traitées par un centre de traitement à commande numérique.
|
Modèle
|
CGF24-24-8
|
|
Capacité (B/H)
|
8000-12000(500ml)
|
|
Taille de la bouteille
|
Col : φ50-100mm : Hauteur : 150-320mm
|
|
Pression de l'eau
|
0.18-0.25Mpa
|
|
Consommation d'eau (kg/h)
|
1000
|
|
Station de lavage
|
18
|
|
Station de chargement-égouttage-déchargement
|
2-2-2
|
|
Précision de remplissage
|
＜+1MM
|
|
Pression de l'air
|
0.5Mpa
|
|
Consommation d'air
|
0.3m3/min
|
|
Puissance (kw)
|
4
|
|
Poids (kg)
|
5000
|
|
Dimensions (L*l*H)
|
2750*2100*2400 mm
|
Appareils électriques:
| Transducteur | Simens-Allemagne |
| Écran tactile | Simens-Allemagne |
| API | Simens-Allemagne |
| Alimentation stabilisée | MingWei-Taïwan |
| Contacteur | Schnider-France |
| Interrupteur de proximité | Schnider-France |
| Disjoncteur | Schnider-France |
Auxiliaire
Descriptions techniques:
Le système de traitement de l'eau est divisé en 4 parties : prétraitement, unité RO, parties de stérilisation et parties correspondantes. RO est le cœur du système.
Prétraitement:
Pompe à eau brute, filtre à sable de quartz, filtre à charbon actif, échangeur d'ions sodium, filtre à cartouche

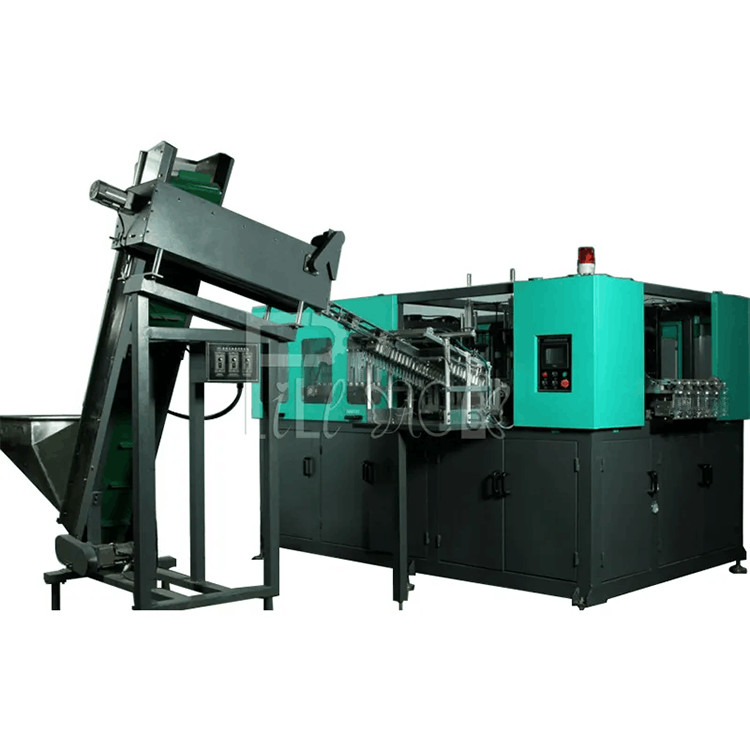

La machine de moulage par soufflage de bouteilles automatique FP-6000 est adaptée à la production de récipients et de bouteilles en plastique PET de 10 à 2000 ml. Elle est
largement utilisée pour produire des bouteilles de boissons gazeuses, d'eau minérale, de boissons gazeuses, des bouteilles de pesticides, des bouteilles d'huile, des cosmétiques,
des bouteilles à large ouverture, etc.
Machine d'étiquetage TB150, tunnel de rétraction
Le système de coupe spécial : adoptant la technologie du sifflet et du convolut. La coupe de l'étiquette est plate, sans bavure. Le réglage de la position de l'étiquette assure la véracité du manchon. Adoption d'une conception de groupe de modèles, contrôlée par module ; réalisation de la véracité et de la rapidité du manchon. Avec un écran tactile de bonne qualité, permettant une opération au doigt, facile et rapide. Dans la limite de largeur plate, peut être utilisé pour emballer des objets de formes différentes, qu'ils soient ronds ou carrés, peut être appliqué sur des bouteilles en verre ou en plastique.
Séchoir à bouteilles
Cette machine est principalement un dispositif de séchage automatique pour sécher l'humidité sur la paroi extérieure de la bouteille après le remplissage, puis coller la marque commerciale auto-adhésive. Elle utilise une buse à cardan fabriquée sur mesure pour ajuster l'angle en fonction de la forme de la bouteille, et souffler à sec plusieurs fois de haut en bas pour s'assurer que toute la bouteille est séchée à 360 degrés sans coins morts ni résidus d'humidité, afin d'obtenir un effet de séchage et une économie d'énergie maximum.
L'imprimante de codes code principalement la date. Nous avons toutes sortes de machines d'impression de codes, comme des imprimantes à jet d'encre portables, des imprimantes à jet d'encre haute résolution et des imprimantes de codes laser, etc.
★Comment choisir l'imprimante de codes ? Vous devez nous indiquer sur quel type de bouteille vous avez besoin de coder et à quelle vitesse vous avez besoin de l'imprimante, la vitesse étant de combien de mètres par minute.
★L'emballage rétractable par film est utilisé pour emballer des bouteilles éparpillées en un seul groupe. Nous avons une machine d'emballage rétractable manuelle, une machine d'emballage rétractable par film PE semi-automatique, une machine d'emballage rétractable automatique par film PE de type L, une machine d'emballage rétractable automatique à grande vitesse de type linéaire et une machine d'emballage rétractable par orientation de film couleur.
